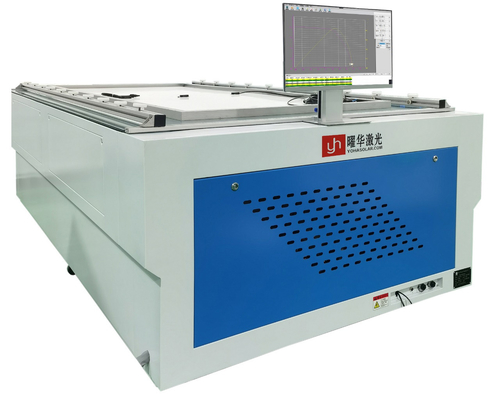

YHMT‐A+A+A+ アドバンスドIV&ソーラー・セル・テスター ソーラー・パネル生産ライン 2400mm*1400mm

ソーラーパネル IV テスト

1設備の名前

先進的なIVおよび太陽電池テスト YHMT‐A+A+A+

2設備の目標

YHMT‐A+A+A+は,IV テストそして太陽電池テスト機単結晶と多結晶モジュールの電気テストを自動化します.ソーラーパネル生産ライン統合が強化されるソーラーパネル IV 試験性能と精製IV 曲線測定ワークフロー

3基本仕様と運用原則

3.1 太陽光シミュレーション 光源

• スペクトルマッチング: IEC 60904-9 に準拠する

• 総照射量: 100 mW/cm2

• 調整範囲: 70~120 mW/cm2

• 統一性 と 安定性: ≤ ± 1%

• パルス 持続調整可能: 10~150 ms

• フラッシュカウント: 自動カウント/リセット

• ゼノンランプの寿命:200,000サイクル (ドイツ)

• 排出量垂直上向き

3.2 測定帯域幅

• 試験領域: 2700 × 1600 mm

• パワー: 5~700W

• 電圧と電流: 0~200V (1mV); 0~20A (1mA)

• 温度: 15°Cから35°C

3.3 精度と校正

• 繰り返し可能性: ≤ ±0.2%

• エラー: ≤ ± 1%

• 自動補償放射性と温度を保証するIV 曲線測定

• 4本のワイヤの測定テクニックはエラーを最小限に抑える

3.4 測定とデータ収集

• パラメータ: Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh

• インターバル: 高速に調整できる5~10sソーラーパネル IV 試験

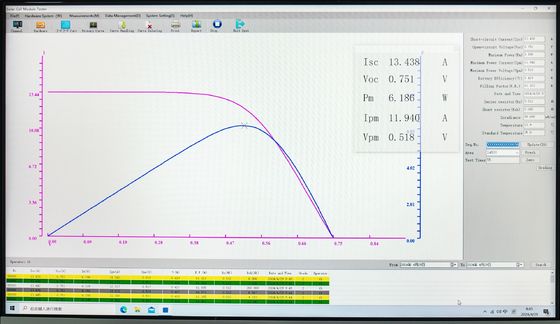

• データ: I-V/P-V曲線 詳細な分析のために8000点

• フィードバック音声プロンプトと IV テストのグラフィカルディスプレイ

3.5 報告とソフトウェアの特徴

• リアルタイム表示: リアルタイム I‐V 監視

• ファイル出力: 累積的なIV曲線測定チャートでExcelの輸出をカスタマイズできる

• 構成: 入力温度係数,日付,シリアル番号,欠陥限界値

• 中央化インターフェースソーラーパネル生産ラインコントロール

4システム構成

24 時間 24 時間 対応ソーラーパネル IV 試験中ソーラーパネル生産ライン環境に
