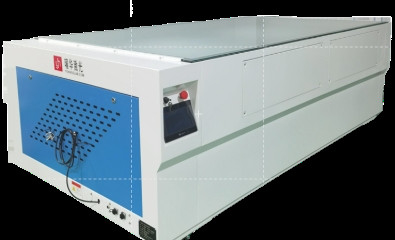

YHMT-A+A+A+ IV テスト 精度 現代の太陽光発電生産ラインの太陽光パネル試験

ソーラーモジュールIV テスト

• 装備モデル:YHMT-A+A+A+
• 装置の用途:
  これはIV テスト単結晶および多結晶太陽光モジュールの自動IV曲線測定のために設計されています.ソーラーパネル生産ライン. 統合することで高効率試験 IVさらに,IVテスターは,太陽光発電の製造の高需要に対応しています.IV 曲線測定精密な分析のために

主な技術指標と原則:
シミュレーション 光源
3.1.1 スペクトルマッチング:IVテスト器の範囲は,IEC60904-9スペクトル放射線分布要件 (AM1.5) に適合する.
3.1.2 全照射量: 100 mW/cm2
3.1.3 照射量調整範囲:20mW/cm2から120mW/cm2
3.1.4 照射の均一性: ±1%
3.1.5 放射性 不安定性 ±0.5%
3.1.6 シングルパルス持続時間: 60 ms
3.1.7 フラッシュカウント機能: 交換後にフラッシュカウントとリセット機能.
3.1.8 ゼノンランプの寿命:300,000サイクル (ドイツ)
3.1.9 照射方向:垂直上向きの放出.

3.2IV 曲線 測定範囲:
3.2.1 効果的な試験領域: 2000mm × 1200mm
3.2.2 効果的な試験範囲: 5Wから700W (最大モジュール電源領域)
3.2.3 測定電圧: 0 mV から 200 V (1 mV の解像度)
3.2.4 測定電流: 0 mA から 20A (1 mA の解像度)
3.2.5 周囲温度: 15°C~35°C

3.3測定精度:
3.3.1 測定不一致: ±0.5%
3.3.2 測定誤差: ± 1%

3.4測定方法:4本の線で測定する

3.5IV 曲線 測定パラメータ:Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rs

3.6 測定間隔:5秒

3.7データ収集:
この装置は,最先端の技術を用いて8000のデータ収集ポイントで,I-VとP-V曲線を収集しますIV 曲線測定この統合は,IV テストサポート高効率試験 IV精確な診断データをソーラーパネル生産ライン.

3.8試験条件の校正:
3.8.1 照射の自動補償
3.8.2 温度自動補償

3.9温度測定:
3.9.1 温度補償と表示
3.9.2 組み込みの非接触式赤外線温度測定装置

3.10検査結果:
3.10.1 音声報告と試験結果の提示
3.10.2 試験時間とグラフィックパラメータの表示 (I-V 特性曲線)

3.11試験報告:

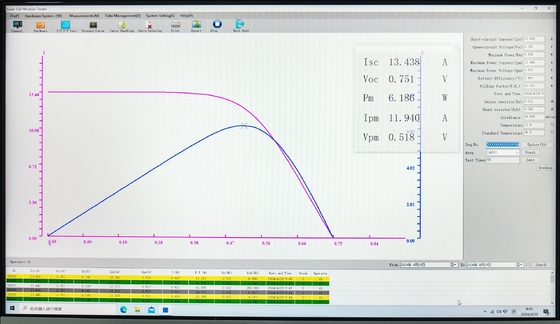

3.11.1 現在の作業インターフェイスは,統合された画像で I-V 特性曲線を表示し記録します.IV 曲線測定.
3.11.2 すべてのモジュールの主要試験パラメータは,ハードディスク上の指定されたファイルに保存できます.
3.11.3 指定されたファイルは,ユーザーによって命名できます.

3.12データ要約と印刷:
3.12.1 データの要約は,設定された期間または任意の時間に基づいて行うことができる.
3.12.2 エクセル形式で印刷 (累積I-V特性曲線出力を含む)

3.13専用ソフトウェア:
3.13.1 温度補償係数の入力
3.13.2 日付,名前,行番号の入力
3.13.3 シリアル番号の開始点の自動増量
3.13.4 製品パラメータ範囲の設定に欠陥がある場合
3.13.5 パラメータ中央制御

3.14労働時間:IV テスト機は 24 時間以上連続して動作できます

装置の配置:
4.1 テストホスト (電子荷重を含む): 1 ユニット
4.2 光源 (光学システムを含む): 1セット
4.3 コンピュータ: 1 台
4.4 高速データ取得A/Dカード: 1台
4.5 IV 曲線測定ソフト:1セット
4.6 標準電池 (放射性校正と均一性IV曲線測定用)

特徴:

電源:ミングウェイ

制御システム:シメンス PLC

ゼノンランプ: ドイツのハイマン

タッチスクリーン操作: ウェイルン

音声レポート: サポート
