複数のカメラと大きなサイズテストエリアのトップソーラーパネルELテスト機 ソーラーパネル生産ラインを向上させる
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | YOHA |
| 証明 | CE |
| モデル番号 | YH-EL4 |
| 最小注文数量 | 1 |
| 価格 | Contact Us |
| Packaging Details | Wooden cases |
| Payment Terms | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
無料のサンプルとクーポンを私に連絡してください.
ワットスアップ:0086 18588475571
ウェイチャット: 0086 18588475571
スカイプ: sales10@aixton.com
24時間オンラインでサポートします
x商品の詳細
| 決議 | マルチカメラ 4m * 12 | パネルのサイズ | 2600*1500mm |
|---|---|---|---|
| PLC | シメンス | タッチスクリーン | WEINVIEW |
| カメラ | ソニーチップ付きのカスタマイズされた産業用カメラ | 画像取得時間 | 1~60s調整可能 |
| ハイライト | ソーラーパネル生産ラインの機械,ソーラー・エル・テスター,太陽電池モジュールのEL試験 |
||
製品の説明
プロフィール
仕様:
この先進的なシステムはEL テスト最高級の技術者によって開発されたEL 組み合わさった分類機械のサプライヤー太陽電池パネルの生産ラインに組み込まれるように設計され,電気発光試験販売パネルの大きさを考慮し,大型パネル テスト.
1主な機器の仕様

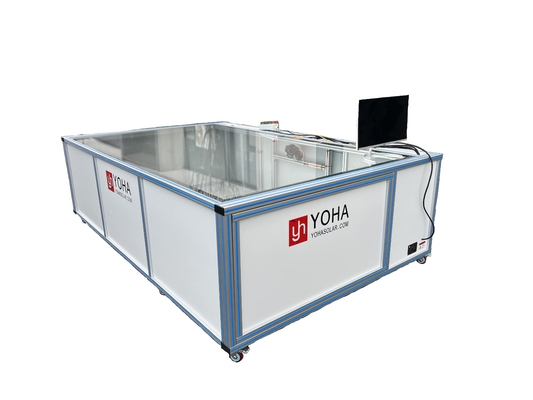

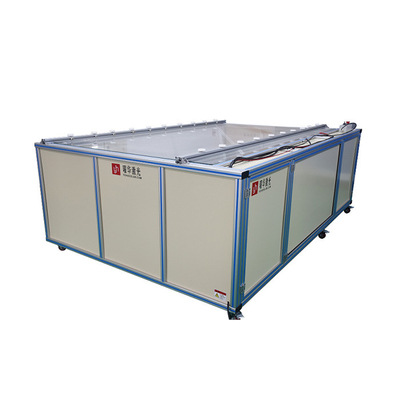

1.1 ダークボックス (アルミ合金プロファイル,アルミプラスチックパネル)
ダークボックスには,エレガントで簡素なデザインと軽量な構造が備わっており,持ち運びと設置が簡単です.アルミプラスチックパネルは,外部光を効果的に遮断します.精度を維持するために不可欠です.EL テスト治療中に電気発光試験販売内壁は反射型アルミ・プラスチックパネルで覆われ,ダークボックスの画像質を向上させる.
1.2 撮影モード
高い解像度の画像を正確に撮影するために重要なEL テスト操作について
1.3 監視点
- ラミネーション前:太陽光電池をラミネートする前にモニターします
- ラミネーション後:ラーミネーション後の画像をキャプチャし,電気発光試験販売.
1.4 カメラ
- センサーメーカー:ソニーとニコン
- CCD ターゲット 表面:ピクセル解像度にマッチ
- カメラタイプ:内部と外部の両方の冷却を備えたCCD
- ピクセル解像度:24 メガピクセル
- 画像取得時間:1秒から60秒間調整可能
- 検出能力:0.5mm の狭い亀裂を識別できる
1.5 照明モード
画像コントラストを最適化するために鏡反射側照明の構成を使用EL テスト操作について
1.6 電源
- 電圧:0Vから60Vまで調節可能
- 電流:0から10Aまで調節可能
1.7 試験範囲
周囲の温度範囲は -10°Cから40°Cで信頼性のある動作です
1.8 試験パラメータ
ターゲット,増幅,時間,ガンマ,コントラスト,データ幅の設定を含みます.太陽光パネル生産ラインで太陽光モジュール (単結晶と多結晶の両方) をテストするために特別に設計されています.

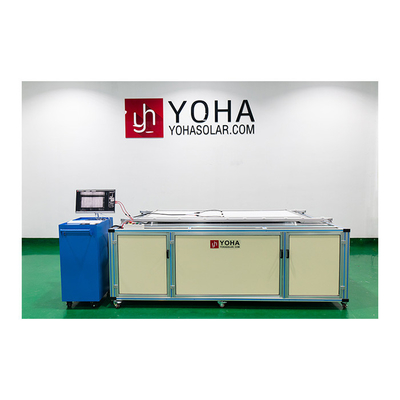

2装置の配置:
| 構成要素 | 記述 |
| シャーシ | 頑丈で統合されたシャーシで, EL テスト. |
| 8mm テンパールガラス | 高強度硬化ガラスで 試験領域内の透明な光学伝達と保護を保証します |
| 反射鏡 | 画像の質を向上させるために設計された専用反射鏡 電気発光試験販売 プロセス |
| 電源ユニット | 安定して調整可能な電圧/電流を供給し, EL テスト 生産ラインで |
| パソコン | リアルタイムモニタリングとデータ処理を処理する産業用コンピュータ EL テスト. |
| 専門ソフトウェア | 独自のソフトウェアは, EL テスト自動バーコードスキャン,画像ズーム,欠陥整理,ファイル整理など 電気発光試験販売. |
| カメラ | Sony と Nikon のセンサーを搭載した高性能カメラで, EL テスト 欠陥分析 |
| 電気制御箱 | すべてのシステム構成要素の全体的な運用と統合を管理し,太陽光パネル生産ライン内のスムーズな機能を保証します. |
3装置の性能仕様:
| 性能メトリック | 記述 |
| 安定性と効率性 | 一貫したパフォーマンスと高効率を保証するためにユニークな技術を使用します. 電気発光試験販売 操作について |
| 高速試験 | 画像の迅速なキャプチャと処理を可能にします EL テスト 高出力生産ラインに 追いつくために |
| 継続的な操作 | 24時間連続で動作し, EL テスト 生産サイクル全体で稼働し続けます. |
| モジュール構造 | ソーラーパネルの生産ラインのダウンタイムを削減し,設置と保守を簡素化する合理的でモジュール化された設計が特徴です. |
| 最適なシステム構成 | テストの効率を最大化するために,すべてのコンポーネントが最適にマッチされています. EL テスト A で 大型パネル テスト セットアップ |
| ユーザー に 優しく 制御 する | プログラム可能な操作をサポートする直感的な制御パネルと統合され, EL テスト 操作と監視が簡単です 電気発光試験販売. |
| 前向き の 写真 | このモジュールは,太陽光パネルのプレラミネーションとポストラミネーションの両方のEL検査に理想的な,下向きのカメラ設定を使用しています. |
| テスト サイズ 能力 | 2400×1300mmまでの試験パネルを試用するために設計され, 大型パネル テスト 広範囲にわたるソーラーパネル生産ラインで |
4検出可能な欠陥タイプ
についてEL テストELデфектテスト中に様々な欠陥を特定するように設計されています.
- 溶接 ブラックスポット
- 隠れ て いる クラック の 黒い 点
- 混合電流レベル
- バッテリー プロセス の 欠陥
- 典型 的 な 冷たい 溶接
- バッテリー原材料の汚染
これらの欠陥タイプは,電光発光試験の販売中に品質基準を維持するために不可欠であり,生産ライン上のすべてのパネルが厳格な要件を満たしていることを保証します.

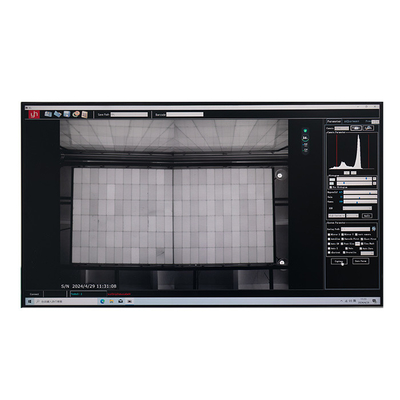

5専用制御ソフトウェア
制御ソフトウェアは,産業向けに特別に設計されています.主な特徴は以下の通りです.
- 操作を簡素化するユーザーフレンドリーなインターフェースEL テストソーラーパネルの生産ラインのEL欠陥試験中に
- 画像処理を向上させる ユニークな写真検索機能自動太陽光パネルELテスト.
- 自動的にバーコードをスキャンし,バーコードデータに基づいてファイル名付けをします中国語インターフェースをサポートし,恒常電流源の制御を容易にする.
- 欠陥基準を調整するための柔軟な設定 (例えば,黒い点,割れたグリッド,または断片の程度と数),自動で欠陥統計をまとめ,記録のためにテキストファイルを生成する.
6広く適用可能
これはEL テスト汎用性があり,単結晶と多結晶のシリコン太陽光モジュールの両方を試験するために使用できます.ソーラーパネルの生産ラインの異なるパネルタイプで信頼性の高いELデフォクトテストを実行するように設計されています.優れた解決策として大型パネル テスト.
7欠陥検出の原則
欠陥検出の原則は,自動太陽光パネルELテスト電気発光 (EL) の明るさに基づいています.電圧が太陽電池に加わると,組み込まれた赤外線画像機によって捕らえられた光を放出します.マイノリティキャリアの拡散長が低いこのコントラストにより,シリコン・ウェーファー加工,拡散,エッチング,印刷などの問題から生じる欠陥を正確に識別できます.,シンタリング,および他の生産プロセスは,あらゆる電光発光試験の販売にとって基本的な側面です.
