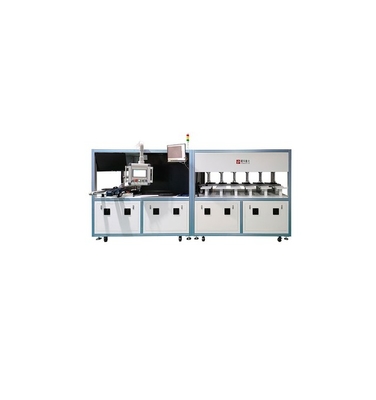

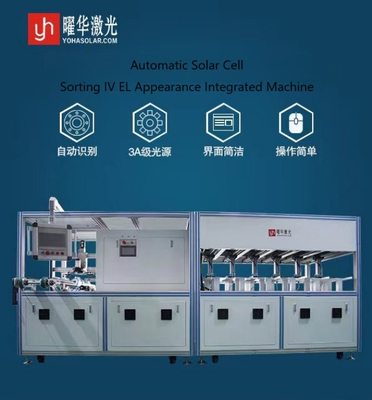

オートマティックセル IV EL 統合機

I. についてIV EL 組み合わさった分類機

• 機器の名前: 太陽電池ELと電源自動分類機
  (この先端機器はIV EL 組み合わさった分類機最先端の技術も採用していますIV 試験そしてEL テスト自動太陽電池評価のために)

• モデルYH-ZDFX-2400: フォローするIV EL 組み合わさった分類機

• 整体装置の寸法図:

• (詳細な配置仕様については,付属図を参照してください.ソーラーパネル生産ライン)

II. 適用可能なセル情報

• ポリ結晶および単結晶太陽電池,寸法156mmから220mm

• 曲面 ≤ 3mm

• 2から6つのバスバー,9つのバスバー

• A級のフラットセル (98%以上の出力率)

これはIV EL 組み合わさった分類機適格な製品の試験に使用されます.

III. 主要な性能及び技術パラメータ

1. 容量:

   • 実際の基準動作速度: 時速2200個

   • 平均速度は"枚あたり約1.6秒です

   • 注記: 太陽電池の取り出し,取り外し,装荷台を交換する時間は含まれていません. 検査項目や精度などの要因によって速度が影響される可能性があります.

2. 断裂率:

   • ≤ 0.05% (このパラメータは,材料の破損を除いて,機械自体による破損を指します.)

3. 誤った判断率:

   • 約6% (具体的な比率は,締約国Aのプロセスと検査基準によって交渉によって決定される)

   • 計算: 誤って B と判断された A 細胞の数を,マシンが選択した細胞数で割った.

4. 誤った判断率:

   • ≤ 0.3% (具体的な比率は,Aのプロセスと検査基準によって交渉によって決定されます.)

   • 計算: B細胞の数をマシンが逃した数で割る

テクニカル仕様表

IV 検査品

• 接触のない検査: 検査過程で二次的な損傷を避けるように設計されています.

• 特定の画像取得システム: 暗室は必要ないので,高い画像品質が保証されます.

• 高級 検査 効率オンライン検査のために生産ラインに組み込めるため,IV 試験.

• 人工知能アルゴリズム: 人間の介入なしに自動的に欠陥を特定することができます.

• 幅広い用途: シリコン・ウェーバーや太陽電池の様々なタイプに適しており,ソーラーパネル生産ライン環境について

V についてIV EL 組み合わさった分類機構成

1. 構造図:

   • (完全なシステムレイアウトについては構造図を参照してください.)

2. 材料箱:

   • 二面交替供給 4つの材料箱が提供され,2つは使用され,2つはバックアップとして,交替的に使用されます

3. 視覚検査システム:

   • インテグレートなソフトウェアシステムをサポートするプロプライエタリソフトウェアIV 試験そしてEL テスト機能について

4. 自動化検査ツールキット:

   • 各種分類検査のための高出力・精密度アルゴリズム; お客様が定義する分類と色差データ

5. IV 試験:



   • 総照射量: 100 mW/cm2

   • 照射の均一性: ≤ ±2%

   • 放射性安定性: ≤ ±2%

   • 単発放射線パルス 持続時間: 10ms 60ms

   • フラッシュカウント関数: リセット機能でフラッシュカウント

   • ゼノンランプの寿命閃光100,000点

   • 照射方向垂直下向きの排出量

   • 測定範囲:

     • 効果的試験領域: 220mm × 220mm

     • 効果的な試験範囲:0.1W 10W

     • 測定電圧:1V (解像度:1mV,範囲:1/16384)

     • 測定電流:10A (解像度:1mA,範囲:1/16384)

     • 環境温度は15°C~35°C (解像度は0.1°C)

   • 測定精度:

     • 繰り返し性: ±1%

     • 測定誤差: 2%

   • 測定方法:

     • 4本の線で測定します パンネマティック・バッファ・コンタクト フロント・ソンド・コンタクト バック・コンタクト

   • 測定パラメータ:

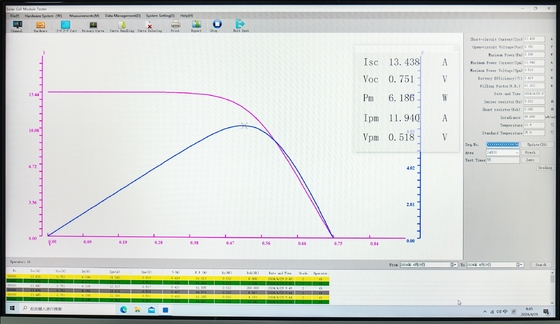

     • Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh

   • 測定間隔5秒で

このIV検査システムは 太陽電池の特徴付けのための 最先端のソリューションとして 注目されています精密エンジニアリングと工業レベルの信頼性を組み合わせて,電気パラメータ分析で比類のない性能を提供制御された条件下で超正確で繰り返す結果を必要とする研究室と生産ラインのために精密に設計されています

ソーラーパネルの生産ラインに最適なものです ソーラーパネルの製造ラインはEL テストと太陽電池の分類は,太陽電池の生産ラインをより洗練され,効率的にすることができますソーラーセルをIV検査とEL検査に合わせてソールセルをソートします
